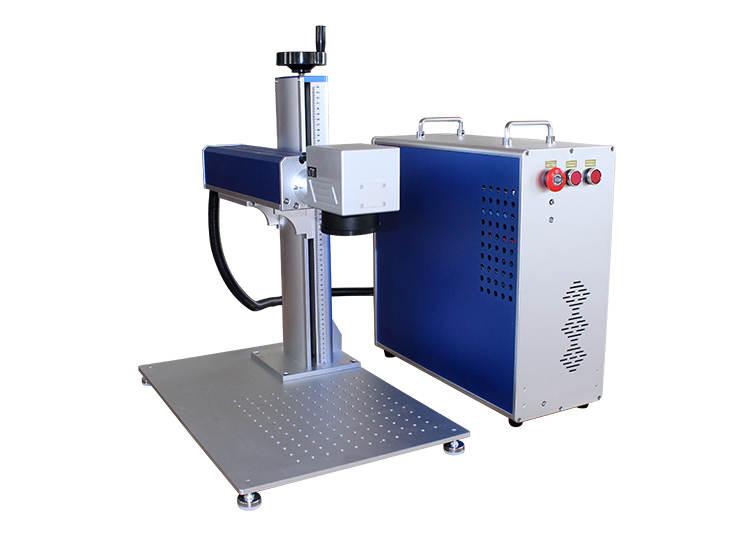

Волоконний лазерний маркувач гравер GLMaster FM-20R 200x200 20 Вт Raycus маркер із ротором

     Лазерний волоконний маркувальний  станок GLMaster FM-20R — високотехнологічний пристрій останнього покоління з твердотільним лазерним випромінювачем потужністю 20 Вт. Основне призначення якого  - швидке нанесення маркування з високою деталізацією на різні  металеві та неметалеві поверхні. З поворотним пристроєм у комплекті верстат здатний гравіювати циліндричні предмети, осі обертання та ін. 3-кулачковий патрон забезпечує захоплення деталей діаметром деталей 1-80 мм. У комплекті  набір кулачків для внутрішнього та зовнішнього захоплення

Головною перевагою волоконного лазерного маркувальника  є  його надійність і простота обслуговування, йому не потрібний зовнішній контур охолодження як у CO2 верстатах, ресурс твердотільного лазерного випромінювача на лад перевершує  CO2 трубки.

Лазерні випромінювачі фірми  Raycus демонструють високу швидкість, продуктивність і чудову якість променя.  Такими пристроями комплектуються не тільки великі, а й середні промислові підприємства, що спеціалізуються на гравіювання та маркування виробів і заготівок

Робочий стіл обладнаний технологічними нарізними отворами, розташованими по всій площині, це дає змогу зафіксувати деталь або виставити шаблон для швидкого центрування деталей  в  у разі масового гравіювання однотипних виробів.

Стійка сканатора має регулювання висоти з прив'язкою до сантиметрової шкалі, висота змінюється обертанням маховика, розташованого на стійці, можна регулювати фокусну відстань (у цій моделі реалізована функція подвійного фокусування), що дає змогу обробляти великогабаритні деталі. Для зручності експлуатації до маркера можна під'єднати педаль запуску ножного керування, яка неабияк полегшує роботу під час серійного виробництва. На тильній стороні блока є роз'єм 4 pin для під'єднання поворотної осі за роботу якої відповідає драйвер MC542. З'єднання маркера з комп'ютером відбувається через порт USB.

Принцип роботи: завдяки фокусуванню лазерного променя в фокальній точці виділяється величезна кількість енергії, поверхневий шар матеріалу миттєво поглинається температурним ударом  у кількох тисяч градусів, що дає змогу обробляти практично будь-які матеріали. Під дією лазерного променя відбувається поверхневе випаровування матеріалу.

 Оброблювані матеріали:

• всі метали та сплави;
• пофарбовані металеві поверхні;
• мармур, граніт, галька тощо;
• кераміка;
• гума;
• пластики
• шкіряні вироби або шкірозамінники;
• очищення металів від іржі, фарби та інших покриттів тощо.

Що можна робити:

• гравіювання дати, часу, серійних номерів;
• гравіювання штрих-кодів, QR-кодів;
• гравіювання згідно з ГОСТом;
• глибоке гравіювання
• гравіювання кілець, браслетів та ін. ювелірних виробів;
• маркування у відтінках;
• видалення покриттів (фарба, іржа тощо);
• лазерне різання деяких матеріалів;
• гравіювання кліше, штампів, друку;
• нанесення зображень;
• нанесення фото на матеріали.

Сфери застосування: рекламно-сувенірна продукція (вироблення персоналізованих телефонів, кухлів, кулерів, ручок, ножів, табличок тощо), маркування електронних компонентів, маркування мед. інструментів і мед. апаратів, маркування пакувальних матеріалів, маркування цифрових і літерних елементів, штрих-кодів, логотипів, товарних знаків та інше.

Особливості GLMaster FM-20R:

• Висока якість і швидкість маркування
• Порівняно великий діапазон маркування 200*200 мм
• Подвійне фокусування
• Наявність маховика регулювання фокусної відстані
• Наявність поворотної осі
• Можливість оброблення різних металевих і неметалевих матеріалів
• Безконтактне оброблення без пошкодження виробу
• Немає витратних матеріалів
• Мінімальна кількість відходів після маркування
• Можливість автоматизації операцій за допомогою комп'ютерного керування
• Невеликі розміри, порівнюючи з великими стаціонарними маркерами
• Низький рівень споживання енергії

Технічні характеристики:

• Модель: GLMaster FM-20R
• Форм-фактор: настільний
• Тип лазера: волоконний
• Тип охолодження: вбудоване повітряне
• Виробник лазерного випромінювача: Raycus
• Модель лазерного випромінювача: RFL-P20QE
• Сканатор Sino-Galvo
• Діапазон маркування: 200х200 мм
• Вихідна потужність випромінювача: 20 Вт
• Нестабільність енергії імпульсу випромінювання: <3%
• Якість променя (середнє значення): М2 <1.4
• Довжина хвилі лазера (середнє значення): 1064 нм
• Робоча частота лазера: 20-60 кГц
• Глибина маркування: ≤0.3 мм (залежно від матеріалу та налаштувань)
• Швидкість маркування: ≤10000 мм/с (~7000 мм/с)
• Ресурс випромінювача: ~100000 годин
• Час безперервної роботи: ~ 20 годин
• Мінімальна товщина лінії: 0.01 мм
• Мінімальний розмір символу: 0.15 мм
• Мінімальна точка фокусування: 0.005 мм
• Точність повторення: ±0.001
• Електроживлення: 220 В ±10% / 50 Гц
• Споживана потужність усієї машини: <450 Вт
• Можливість використання поворотної осі: так
• Інтерфейс під'єднання: USB
• Сумісна операційна система: Win XP, 7, 8, 10
• Керувальне програмне забезпечення: BslApp (EzCad 2 опція)
• Підтримка форматів: PLT, JPG, PNG, TIP, PCX, BMP, DXF, TGA, ICO та інші
• Габаритні розміри блока: 450х210х400 мм
• Габаритні розміри робочого столу: 650х350х700 мм
• Діапазон температур довкілля: 0...+40 °С
• Діапазон відносної вологості довкілля: 45...85%
• Вага: 45 кг
