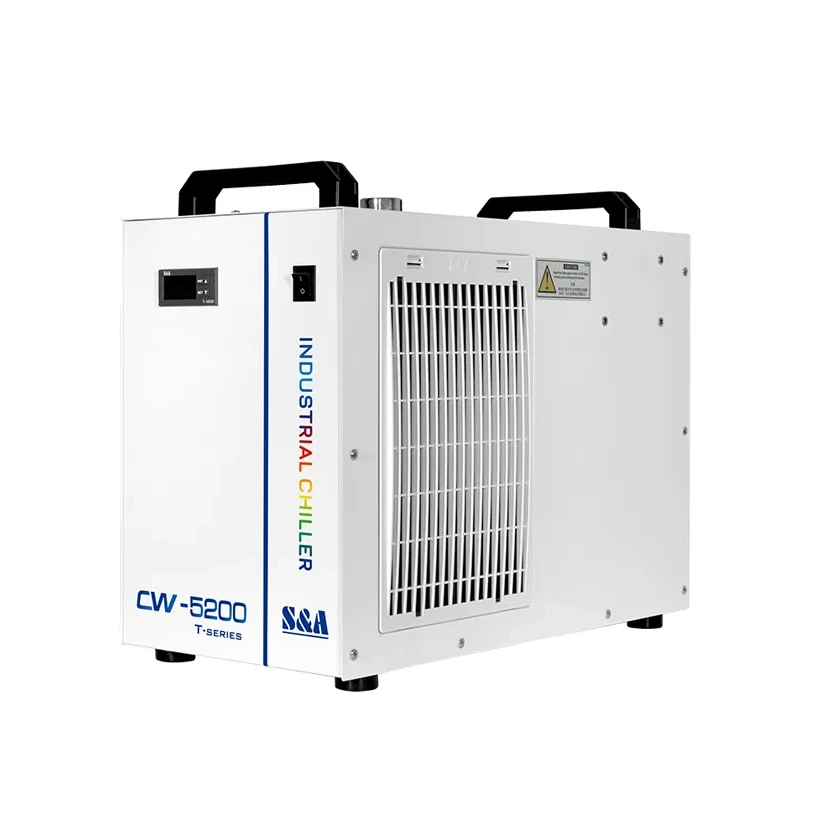

Чилер S&A CW-5200 охолоджувач для лазерних і фрезерних станків

     Чилер CW-5200 це компресорна холодильна установка для активного охолодження CO2 лазерної трубки потужністю до 130 ватів у лазерних ЧПК верстатах, а також шпинделей потужністю до 5,5 кВт  фрезерних ЧПУ станків. Цей чилер використовується для підтримки заданої температури охолоджувальної рідини й  забезпечення оптимальних умов роботи лазерного випромінювача незалежно від навантаження й температури довкілля.

Чилер CW-5200  працює у 2 температурних режимах: постійного або інтелектуального контролю температури. В інтелектуальному режимі температура води регулюється залежно від температури довкілля.

Частою проблемою виходу з ладу лазерних трубок є неякісна система охолодження, яка зазвичай являє собою будь-яку ємність заповнену холодною водою. Водночас контроль температури здійснюється  візуально або максимум із періодичними вимірами. Лазерні трубки вкрай критичні до перегрівання. Для виходу з ладу, дзеркалу всередині трубки,  досить кількох секунд роботи "на суху" навіть за невеликої потужності. Якщо навіть на дзеркалі не утворюється прогар, то внаслідок теплового розширення з великою часткою ймовірності зміниться його геометрія, що безпосередньо позначиться на вихідній моді лазерного променя. Отже, навіть абсолютно нова трубка не зможе надалі фокусувати "правильну" моду.

Переваги використання чилера:

1. Контроль температури — за її перевищення спрацює звукова сигналізація
2. Контроль протоку — у разі перегинання шланга спрацює звукова сигналізація.
3. Автоматичне підтримання заданої температури з точністю +-0,5 град.

     Чилер  CW-5200 слугує для підтримки оптимальних умов у роботі лазерного випромінювача, він забезпечує нормальне функціонування випромінювача в умовах великих навантажень і різних навколишнього оточення. Як теплоносія використовується вода, охолодження якої забезпечується фреоновим холодильним встановленням.

Ефективність чилера призначена для охолодження одного скляного лазерного випромінювача потужністю до 130 Вт,  а також шпинделей фрезерних верстатів і зварювальних апаратів. Допускається нетривала робота на трубках потужністю понад 130 Вт (1-2 години).

Обладнаний функціями сигналізації  високої/низької температури та витрати води. Має силу теплового розсіювання 1490 Вт.

Рекомендації щодо роботи!

• Для охолодження верстата рекомендується використовувати очищену або дистильовану воду.
• Забороняється вмикати живлення чилера за сухого бака.
• Чилер має бути в добре провітрюваному сухому приміщенні, далеко від джерел тепла.
• Під час транспортування чилера або передбачуваним тривалим періодом простою необхідно злити воду з бачка.
• Рекомендується оновлювати воду раз на тиждень.

Технічні характеристики S&A CW-5200TH

• Напруга: AC220~ 240В
• Частота: 50Гц
• Сила тока: 1,4~2,1A
• Потужність компресора: 0,52 кВт
• Охолоджувальна здатність: 1.5 кВт (5084Btu/h)
• Хладагент: R-134a
• Об'єм холодоагенту: 360г
• Точність роботи ±0,3°С
• Редуктор: капіляр
• Захист:  від перепадів напруги, сигналізація збою потоку, сигналізація перегрівання
• Потужність помпи: 0,03 кВт
• Місткість бака: 6л
• Вхід і вихід: латунні з'єднувачі діаметром 10 мм
• Максимальний підйом: 10М
• Максимальний потік: 10л/хв
• Маса без паковання: 26кг
• Маса з упаковкою: 31кг
• Розміри чилера: (Д х Ш х В)    58 х 29х 47 см
