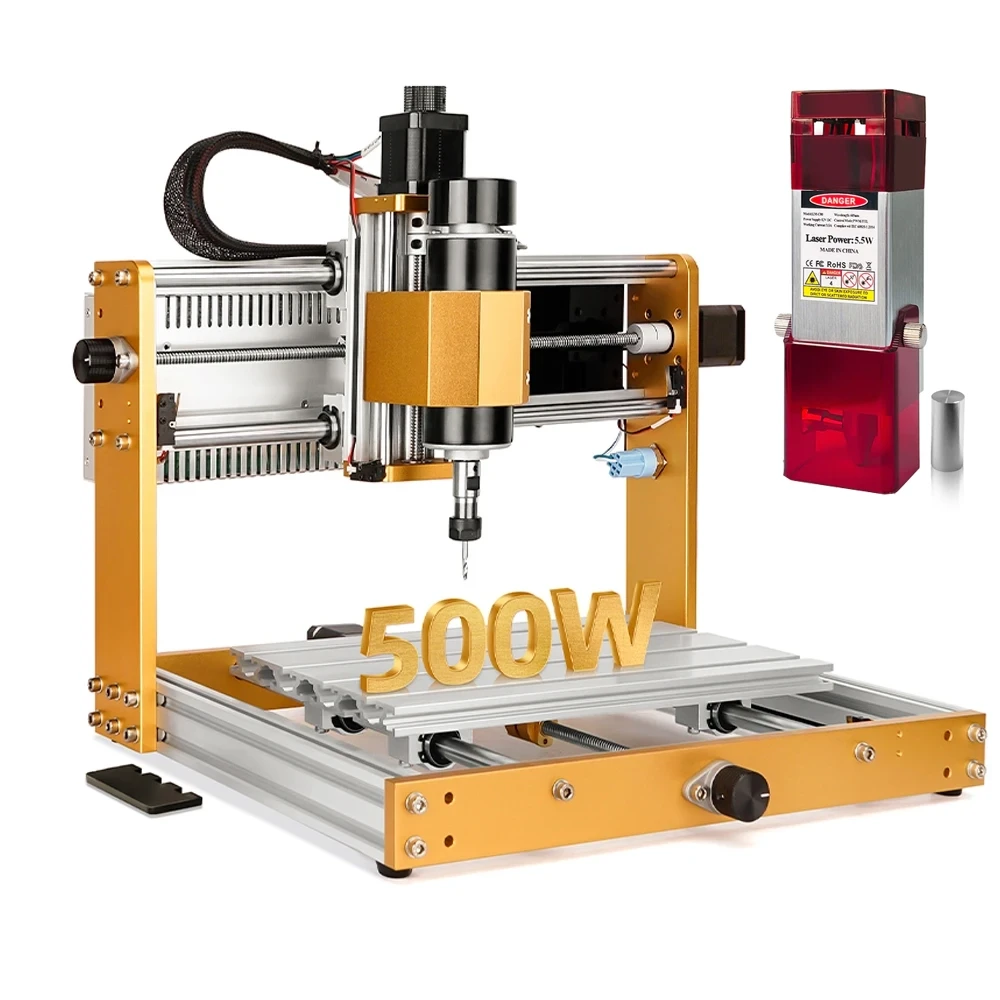

Гравер CNC 3018 PLUS 2.0 PRO MAX фрезер ЧПУ верстат 500W з лазерним модулем LM-C40W

     Фрезерно гравіювальний верстат CNC 3018 PLUS 2.0 PRO MAX з лазерним модулем LM-C40W призначений для професійного щоденного використання, чудово підходить для різання і гравіювання різних матеріалів: пластика, деревини, не твердого металу (алюміній, золото, мідь, свинець, срібло, олово), акрил, пвх та ін. Лазерний модуль дозволяє наносити зображення практично на всі тверді матеріали за винятком металу, це можуть бути: дерево, бамбук, пластик, шкіра, папір, фетр, гума.

Версія 2.0 є суттевою переробкою першого покоління верстатів під назвою 3018 PLUS. В процесі експлуатаціі було виявлено і доопрацьовано всі конструктивні недоліки попереднього покоління,  усуненоі наявні люфти та суттєво розширено базову комплектацію. Також нова версія поставляється у напівзібраному стані, що значно полегшує його зборку.

В версіі  3018 PLUS 2.0 PRO MAX виробником було додано

1. Офлайн контролер для роботи без комп’ютера
2. Електронний щуп для калібрування по осі Z
3. Нові кінцевики по всім трьом осям
4. Кнопка аварійного вимкнення STOP

Технологічні покращення версії 3018 PLUS 2.0 PRO MAX

1. Кінцеві вимикачі оновлено для запобігання випадкового спрацьовування
2. Збільшено кількість підшипників осі Z з 2 до 4-х, покращена жорсткість, вирішено проблему тремтіння осі Z
3. Нова конструкція гвинтової передачі, покращує точність обробки
4. Цільно формований тримач шпинделя, вирішує проблему ослаблення шпинделя під час роботи
5. Збільшена платформа тримача осі Z до 57мм проти 47 в попередній версії
6. Збільшено вертикальний хід по осі Z до 78 мм проти 64.
7. Додано кріплення блока живлення.
8. Додано оригінальне мастило для змащування ходових гвинтів
9.  Додано інструменти для зручного коригування всіх вузлів.

Більш детальне порівняння моделей 3018 Plus і Plus 2.0 тут

Загальні характеристики CNC 3018 PLUS 2.0 PRO MAX

• Міцна посилена станина зі здвоєного профілю і литих стійок
• Потовщені 12 мм напрямні по всіх осях
• Збільшені крокові двигуни NEMA 17 1.7 A 55 Ncm
• Посилений вузол шпинделя на 2-х рейках осі Z
• Наявність енкодерів осей XYZ для ручного підстроювання
• Абсолютно нова плата управління з підтримкою лазерного модуля
• Хвостовик шпинделя 8 мм з цанговим зажимом ER 11 3,127 мм
• У конструкції станини немає деталей з пластмаси

     Плата керування підтримує підключення лазерного модуля від 0,5 до 15 Вт. У чому відмінності лазерних модулів 500/2500/3500/5500 мВт? Велика потужність лазера багаторазово прискорює процес нанесення зображення, а в разі різання матеріалів скорочує кількість проходів до наскрізного різання. Для гравірування металу потрібен лазерний модуль потужністю не менше 10000 мВт.

     Завдяки своїм компактним розмірам (414x422x350 мм) і малій вазі CNC3018 PLUS зможе чудово доповнити невелику майстерню або просто стати помічником у гаражі. Підключення до комп'ютера здійснюється через USB інтерфейс, управління GRBL. При своїй невисокій ціні якість одержуваних виробів часто не поступається заводським.

Варіанти застосування. Виготовлення сувенірів і нагород, табличок і шильдиків, кліше і печаток, друкованих плат, ювелірне виробництво, швидке прототипування (виготовлення моделей і майстер моделей), рекламне виробництво.

Гравер поставляється у напівзібраному стані, в комплекті керівництво користувача з фотографіями і покроковими інструкціями.

Характеристики CNC 3018 PLUS 2.0 PRO MAX:

• Габарити пристрою: 485x415x374 мм
• Патрон шпинделя: цанговий ER11 8мм
• Робочий діапазон гравера: 300x180x78 мм
• Гвинт переміщення: T8
• Кроковий двигун: 42-ох кроковий NEMA 17 1.7 A 55 Ncm
• Посадковий діаметр під шпиндель: 52 мм
• Підтримка лазерного модуля: так
• Підтримка Оffline контролера: так
• Блок живлення: 220/48 В, 11 A
• Тип шпинделя: 500 Вт (12-48 В) 48: 12000 об/хв 600 mN*m
• Плата керування: 3 Axis 5.2 GRBL 1.1f
• Програмне забезпечення: Grbl Controller, ArtCam
• Системні вимоги: Windows XP SP3, win7, win8, win10. (32/64 - bit), win 11
• Інтерфейс: USB

Можливості різання лазерним модулем LM-C40W з подаванням повітря:

• Різання фанери 2 мм: 160 мм/хв, 1 прохід
• Різання фанери 4 мм: 100 мм/хв, 1 прохід
• Різання фанери 5 мм: 120 мм/хв, 2 проходу
• Різання фанери 8 мм: 120 мм/хв, 3 проходу
• Різання фанери 18 мм: 120 мм/хв, 8 проходів
• Плита МДФ 3 мм, різання: 120 мм/хв, 2 проходу
• Плита МДФ 5 мм різання: 120 мм/хв,  4 проходу
• Чорна акрилова пластина 3 мм: 120 мм/хв,  2 проходу
• Чорна акрилова пластина 5 мм: 120 мм/хв,  4 проходу

Характеристики лазерного модуля LM-C40W:

• Споживана потужність: до 40 Вт
• Оптична потужність: 5,5 Вт
• Фокусна відстань: фіксована 45 мм
• Довжина хвилі: 445 нм (фіолетовий лазер)
• Термін експлуатації 16 000 годин
• Робоча напруга: 12 В (блок живлення до комплекту не входить)
• TTL драйвер
• Робочий струм:  до 3А
• Кулер охолодження
• Розмір лазера: 115 х 40 х 40 мм
• Довжина кабелю: ~50 см
• Вага: 240 г

Комплектація:

• Шпиндель 500 Вт
• Лазерний модуль LM-C40W
• 10 фрез для гравіювання
• 4 затискача для заготовок
• Патрон ER11
• Блок живлення
• USB Кабель
• Офлайн контролер
• Щуп калібрування осі Z
• Набір інструментів.

Відео складання верстату

Приклад роботи по алюмінію 10 мм

Приклад роботи лазерного модуля
