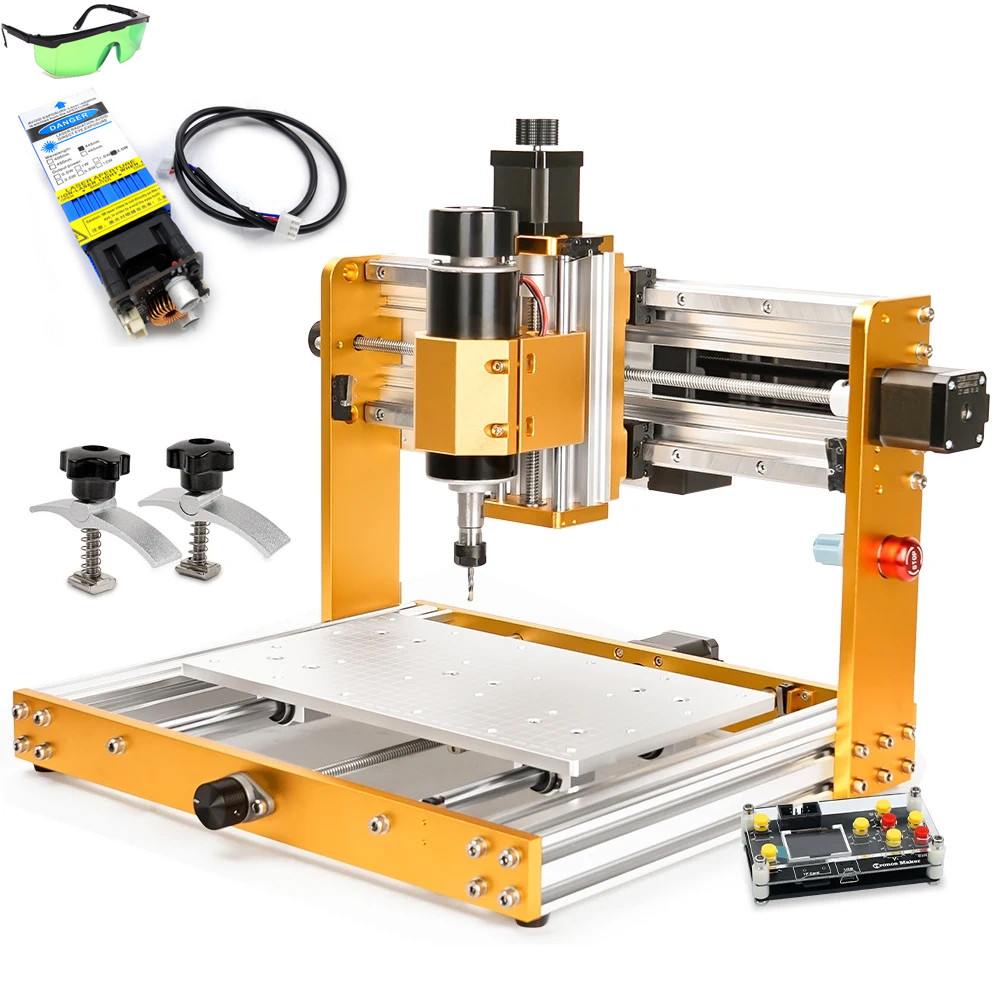

Гравер CNC 3018 PLUS 3.0 PRO ULTRA фрезер ЧПУ верстат 500W з лазерним модулем 5500 мВт

 Фрезерно гравіювальний верстат CNC 3018 PLUS 3.0 PRO ULTRA з лазерним модулем 5500 мВт призначений для професійного щоденного використання, чудово підходить для різання і гравіювання різних матеріалів: пластика, деревини, не твердого металу (алюміній, золото, мідь, свинець, срібло, олово), акрил, пвх та ін. Лазерний модуль дозволяє наносити зображення практично на всі тверді матеріали за винятком металу, це можуть бути: дерево, бамбук, пластик, шкіра, папір, фетр, гума.

Версія 3.0 представляє собою посилену модифікацією моделі 2.0. Версія 3.0 призначена для виконання робіт де потрібна більш висока точність та жорсткість рами. CNC 3018 PLUS 3.0 PRO ULTRA поставляється у напівзібраному стані, що значно полегшує його зборку.

Технічні відмінності 3018 PLUS 3.0 від версії 2.0

1. Встановлено лінійну рельсову направляючу типу XIWIN що забезпечує більш точне пересування та більшу жорсткість конструкції. Захист від пилу. В моделі 2,0 встановлені звичайні циліндричні направляючі діаметром 12мм.
2. Посилений робочий стіл з монолітного алюмінію. Оснащений координатною сіткою, отворами позиціонування та більш зручними утримувачами деталі.
3. Посилений тримач осі Z
4. Посилена алюмінієва рама забезпечує додаткову стабільність та жорсткість.
5. Новий набір різноманітних фрез

Більш детальне порівняння моделей 2,0 і 3.0 тут

Стандартна комплектація 3018 PLUS 3.0 PRO ULTRA включає

1. Офлайн контролер для роботи без комп’ютера
2. Електронний щуп для калібрування по осі Z
3. Нові кінцевики по всім трьом осям
4. Кнопка аварійного вимкнення STOP
5. Нові фіксатори заготовки

Загальні характеристики CNC 3018 PLUS 3.0 PRO ULTRA

• Міцна посилена станина зі здвоєного профілю і литих стійок
• Потовщені 12 мм напрямні по всіх осях
• Збільшені крокові двигуни NEMA 17 1.7 A 55 Ncm
• Посилений вузол шпинделя на 2-х рейках осі Z
• Наявність енкодерів осей XYZ для ручного підстроювання
• Абсолютно нова плата управління з підтримкою лазерного модуля
• Хвостовик шпинделя 8 мм з цанговим зажимом ER 11 3,127 мм
• У конструкції станини немає деталей з пластмаси

     Плата керування підтримує підключення лазерного модуля від 0,5 до 15 Вт. У чому відмінності лазерних модулів 500/2500/3500/5500 мВт? Велика потужність лазера багаторазово прискорює процес нанесення зображення, а в разі різання матеріалів скорочує кількість проходів до наскрізного різання. Для гравірування металу потрібен лазерний модуль потужністю не менше 10000 мВт.

     Завдяки своїм компактним розмірам (414x422x350 мм) і малій вазі CNC3018 PLUS зможе чудово доповнити невелику майстерню або просто стати помічником у гаражі. Підключення до комп'ютера здійснюється через USB інтерфейс, управління GRBL. При своїй невисокій ціні якість одержуваних виробів часто не поступається заводським.

Варіанти застосування. Виготовлення сувенірів і нагород, табличок і шильдиків, кліше і печаток, друкованих плат, ювелірне виробництво, швидке прототипування (виготовлення моделей і майстер моделей), рекламне виробництво.

Гравер поставляється у напівзібраному стані, в комплекті керівництво користувача з фотографіями і покроковими інструкціями.

Характеристики CNC 3018 PLUS 3.0 PRO ULTRA:

• Габарити пристрою: 485x415x374 мм
• Патрон шпинделя: цанговий ER11 8мм
• Робочий діапазон гравера: 300x180x78 мм
• Гвинт переміщення: T8
• Кроковий двигун: 42-ох кроковий NEMA 17 1.7 A 55 Ncm
• Посадковий діаметр під шпиндель: 52 мм
• Підтримка лазерного модуля: так
• Підтримка Оffline контролера: так
• Блок живлення: 220/48 В, 11 A
• Тип шпинделя: 500 Вт (12-48 В) 48: 12000 об/хв 600 mN*m
• Плата керування: 3 Axis 5.2 GRBL 1.1f
• Програмне забезпечення: Grbl Controller, ArtCam
• Системні вимоги: Windows XP SP3, win7, win8, win10. (32/64 - bit), win 11
• Інтерфейс: USB

Характеристики лазерного модуля:

• Потужність: 5500 мВт
• Фокусна відстань: до 30 мм
• Довжина хвилі: 405 нм (фіолетовий лазер)
• Робоча напруга: 12 В (блок живлення в комплект не входить)
• TTL драйвер
• Робочий струм: до 5А
• Скляна лінза в регулювальному кільці для фокусування
• Кулер охолодження
• Розмір лазера: 115 х 33 х 33 мм
• Довжина кабелю: ~50 см
• Вага: 190 г

Комплектація:

• Шпиндель 500 Вт
• Лазерний модуль 5500 мВт
• 10 фрез для гравіювання
• 2 затискача для заготовок
• Патрон ER11
• Блок живлення
• USB Кабель
• Офлайн контролер
• Щуп калібрування осі Z
• Набір інструментів.

Збірка верстата 3018 PLUS 3.0 PRO ULTRA

Підключення шпинделя

Приклад роботи по алюмінію 10 мм

Приклад роботи лазерного модуля
